Vídeo sobre la máquina de corte a medida de acero inoxidable
Descripción general de la máquina de corte a medida de acero inoxidable
KINGREAL SLITTING es un proveedor líder de líneas de producción de longitud constante (CTL) y productos de acero. Las líneas CTL de KINGREAL SLITTING, incluida la línea de corte a medida de acero inoxidable, procesan haces de bobinas de acero mediante una secuencia precisa de aplanado, nivelación y corte transversal. KINGREAL SLITTING estudia minuciosamente cada caso para desarrollar soluciones personalizadas. Según las necesidades del cliente, las líneas CTL incorporan diferentes tipos de cizallas, como cizallas de arranque y parada, cizallas volantes y cizallas rotativas. Este enfoque a medida garantiza que cada máquina de corte a medida de acero inoxidable cumpla con los requisitos de producción específicos.
Además de las opciones de corte, KINGREAL SLITTING ofrece las máquinas más convenientes para diferentes aplicaciones, incluyendo enderezadoras y apiladoras de alta precisión. El recorte de bordes se puede integrar al proceso. Toda la línea está controlada centralmente por un sistema de control numérico (NC), que ofrece tres ventajas principales:
1. Alta automatización: Reduce la intervención manual, agilizando las operaciones.
2. Alta productividad: Mejora la eficiencia de la producción, satisfaciendo las demandas de producción a gran escala.
3. Alta precisión de funcionamiento: Garantiza cortes precisos y una calidad constante.
Las líneas KINGREAL SLITTING CTL, incluida la línea de corte a medida de acero inoxidable, están diseñadas para un funcionamiento versátil y eficiente. Permiten desenrollar, alimentar, nivelar, recortar bordes, dimensionar, cortar longitudinalmente, realizar cortes transversales y apilar en una única secuencia de carga. Esta capacidad de procesamiento integral reduce significativamente la intensidad del trabajo del operario y permite un ajuste continuo de la velocidad para adaptarse a las necesidades del usuario. La línea de corte transversal es especialmente eficaz para desenrollar y cortar bobinas de acero a longitudes específicas tras aplanarlas, mediante un sistema de arranque y parada, lo que garantiza productos de alta calidad y dimensiones precisas. La línea y la máquina de corte a medida de acero inoxidable KINGREAL SLITTING representan soluciones tecnológicas avanzadas para un procesamiento de metales preciso y eficiente. Con diseños personalizados y un alto grado de automatización, garantizamos a nuestros clientes el equipo más eficaz y fiable para sus necesidades de producción.
Proceso de trabajo de la línea de corte de acero a medida

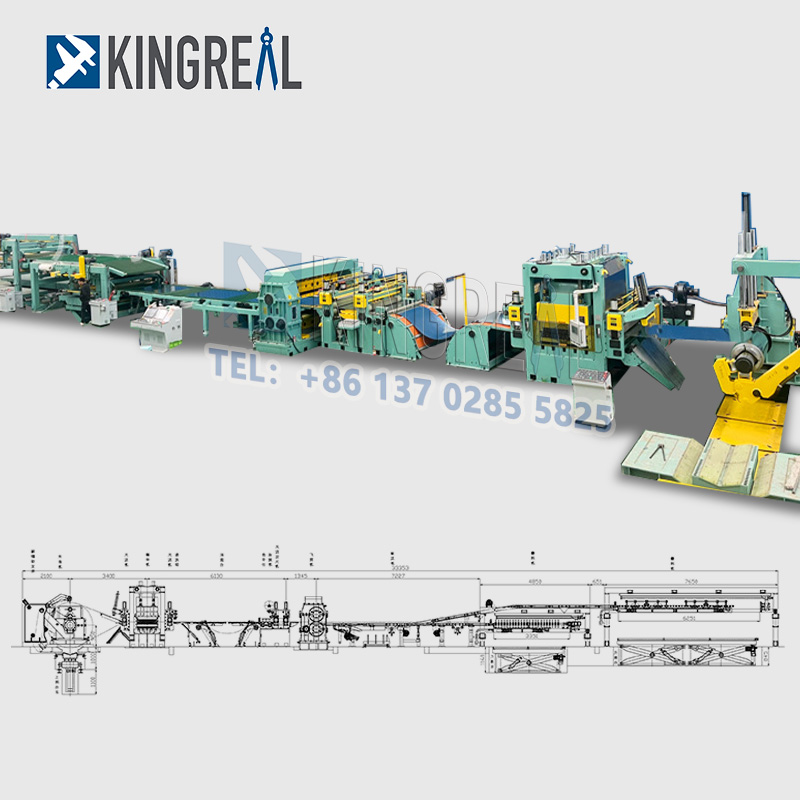

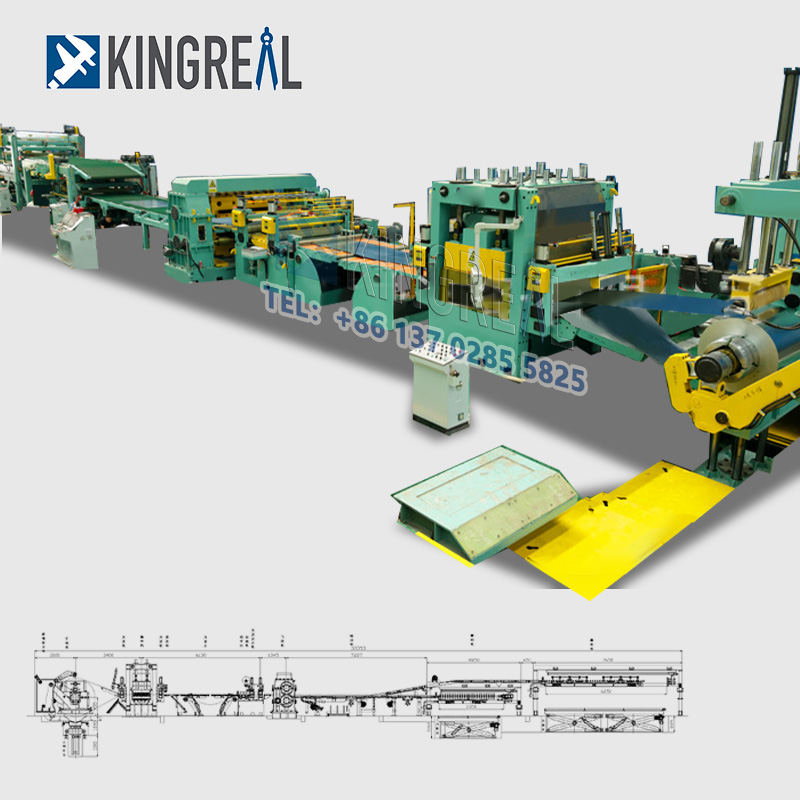

Desenrollador → dispositivo de pala → aplanamiento → acumulador → dispositivo de centrado → dispositivo de alimentación de longitud fija → máquina de corte → mesa transportadora → máquina enderezadora de precisión → rodillos de alimentación → bastidor de apilamiento
Lista de componentes principales
No. | Nombre | Cantidad |
| 1 | Tabla de materias primas | 1 unidad |
| 2 | Carro para la alimentación | 1 unidad |
| 3 | Soporte auxiliar delantero | 1 unidad |
| 4 | Desenrollador + Dispositivo de desenrollado | 1 juego |
| 5 | Máquina niveladora | 1 unidad |
| 6 | Máquina de laminación de película de la parte superior | 1 unidad |
| 7 | Bucle corto | 1 unidad |
| 8 | Dispositivo de guía lateral | 1 unidad |
| 9 | Medida de longitud de pellizco NC | 1 unidad |
| 10 | Máquina de corte de volante | 1 unidad |
| 11 | Máquina transportadora | 1 unidad |
| 12 | Máquina apiladora de productos | 1 unidad |
| 13 | Tabla de descarga | 1 juego |
| 14 | Sistema hidráulico | 1 unidad |
| 15 | Sistema neumático | 1 juego |
| 16 | Sistema eléctrico | 1 juego |
Detalles del componente

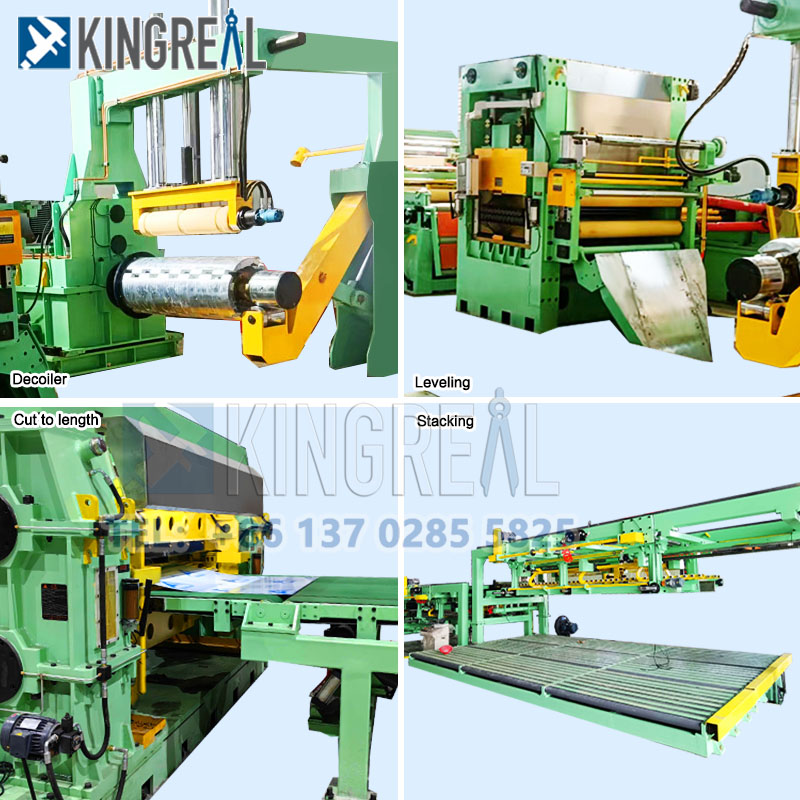

1. Desenrollador para corte a medida
Capacidad de carga: 5T
Diámetro interior: 470-530 mm
Ancho de la bobina de acero: 914, 1000, 1220, 1250 mm.
Velocidad de trabajo: 0-15 m/min, ajustable
Según tu dibujo real.
2. Mesa de alimentación para la línea de corte a medida
Se utiliza para controlar el ancho y la posición de la lámina de acero.
La hoja se introduce en la máquina en la posición correcta,
para asegurarse de que el panel esté ordenado y paralelo.
3. Estructura principal para corte a medida
Material: acero 350 H
Más mesas con mayor estabilidad, sin vibraciones.
4. Rodillos formadores para la línea de corte a medida
Material: Acero de alta calidad 45#.
Estaciones de rodillos de 3 a 6 estaciones. Según su plano real.
5. Sistema de corte para corte a medida
El material de la hoja es Cr12MOV, mucho mejor que el material Cr12 normal.
Potencia hidráulica 3 kW
6. Armario de control
Alimentación adecuada: 380 V, 50 Hz, trifásica o según sus necesidades.
Característica: Todo el proceso está controlado automáticamente por la computadora. De esta manera, se garantiza la precisión y la facilidad de trabajo.
Características de rendimiento de la máquina de corte de acero a medida
La máquina de corte a medida está diseñada con una estructura razonable, forma compacta, alta precisión, alta eficiencia y un ajuste flexible y conveniente.
Funciones: detección automática de parámetros de bobinas de acero, bobinado con un solo botón, toma de material con un solo botón, ajuste automático de alineación. Conmutación automática de paletizadores dobles, detección y extracción automáticas, cálculo preciso, seguridad y fiabilidad.
El proceso de fabricación de la línea CTL completa se ajusta estrictamente a las especificaciones estándar de la maquinaria, y la producción de cada componente se supervisa y controla minuciosamente. La colaboración con fabricantes de renombre nacionales e internacionales ha permitido incorporar tecnología de nivelación de vanguardia, desarrollada y perfeccionada por un equipo técnico especializado para ofrecer a los usuarios equipos de procesamiento automático de láminas de alta calidad y eficiencia. Los cojinetes y guías de la máquina principal son de marcas importadas, con un avanzado sistema de lubricación que garantiza una larga vida útil. Los componentes eléctricos son de marcas importadas de alta gama, y las piezas de soporte mecánico son de marcas reconocidas a nivel nacional e internacional.
● Mayor precisión de corte
● Mayor fiabilidad
● Producción programada
● Opciones de mecanizado flexibles
● Monitor gráfico de alta resolución para el procesamiento y visualización de mensajes de la interfaz hombre-máquina (MM) en planta.
● Teclas de función programables para tareas específicas
● La función de corte se puede seleccionar en modo automático o manual, y en modo automático el sistema puede funcionar en un solo paso o de forma continua.
● Modo de entrada de teclas para configurar: longitud de corte, cantidad, número de piezas, ajuste de parámetros... A través del panel frontal tipo NEMA
● El operador puede seleccionar la pantalla/menú especial denominado: número de trabajo, longitud de corte, cantidad, configuración de parámetros de operación
Preguntas frecuentes: ¿Cómo activar la opción "Cortar a la medida"?
1. Lo primero es encender la alimentación, girar el interruptor de llave en el panel de control y luego presionar la bomba de aceite para arrancar, de modo que oirá el sonido de la rotación de la bomba de aceite.
2. El material de la placa de corte debe tenerse en cuenta en el ajuste de la separación, que generalmente se encuentra en el lateral de la máquina, de acuerdo con el material de la placa, ajuste la separación entre un 12 % y un 15 %, el valor de la separación se puede leer en el dial.
3. El ajuste del material del tope trasero generalmente es un ajuste rápido eléctrico y un ajuste fino manual, puede usar primero el ajuste eléctrico para obtener el tamaño aproximado en el ajuste fino manual hasta la posición de corte deseada.
4. Pise el interruptor de pie hasta que la sección de corte del material de la placa se libere, de lo contrario, la liberación se levantará automáticamente en el medio.
