Máquina cortadora de bobinas de tensión de correa

Vídeo sobre la máquina cortadora de bobinas de tensión de correa

Máquina cortadora y cortadora de metales

El principio básico de funcionamiento de una cortadora es que un rollo grande de material se desenrolla mediante una desbobinadora, el material se corta en tiras del ancho deseado a medida que pasa por el conjunto de herramientas de corte y luego se rebobina en un nuevo rollo mediante una bobinadora. Durante todo el proceso, un sistema de control de tensión garantiza que el material se mantenga con la tensión adecuada para garantizar la precisión del corte y la calidad de la tira.



La función principal de una cortadora de bobinas de metal es cortar bobinas de metal grandes (por ejemplo, bobinas de acero, bobinas de acero inoxidable, bobinas de aluminio, etc.) en tiras estrechas del ancho deseado. Este proceso requiere alta precisión y eficiencia para garantizar la calidad y la consistencia del producto final.

Máquina cortadora de bobinas de tensión de correa

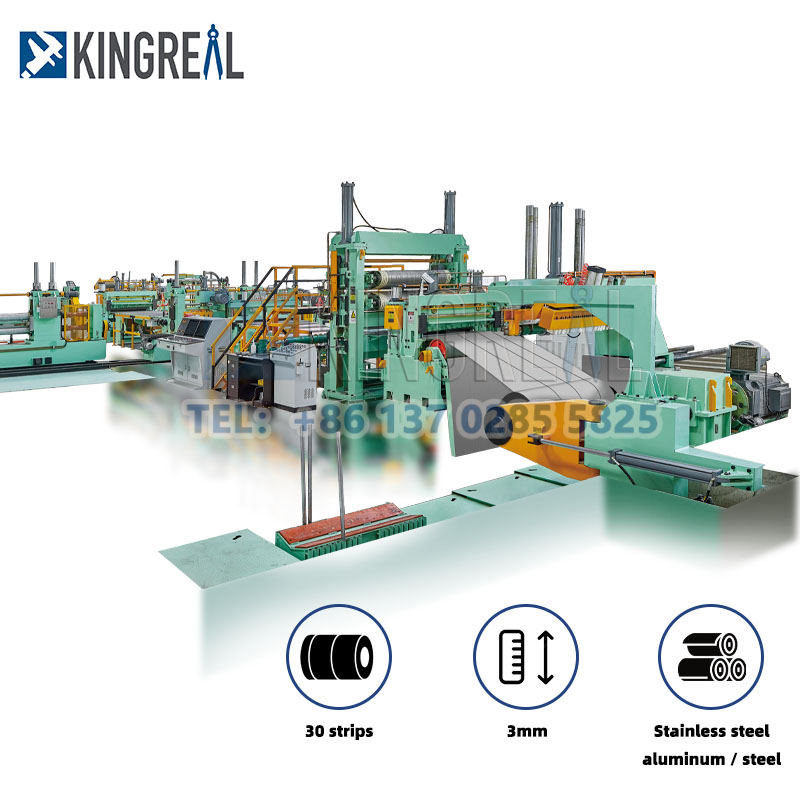

El proceso de corte de alta precisión es una de las mayores características de la línea de corte longitudinal de bobinas de tensión de correa. La máquina de línea de corte longitudinal de tensión de correa está diseñada para procesar materiales con un espesor de hasta 3 mm y un ancho máximo de bobina de 1600 mm, operando a velocidades de hasta 180 m/min y capaz de producir 30 tiras de corte simultáneamente. Esta máquina avanzada es la opción ideal para los usuarios de centros de procesamiento de bobinas, ya que proporciona eficiencia y precisión.



Toda la línea de corte longitudinal está controlada por un sistema PLC con pantalla de computadora, que utiliza sistemas de control por computadora de última generación de marcas reconocidas como Mitsubishi, Yaskawa, Siemens, Baumueller, Delta y Schneider. Estos sistemas permiten ingresar fácilmente cantidades de pedidos, especificaciones de tiras de corte y velocidades operativas directamente en el PLC, lo que garantiza un funcionamiento preciso y sin problemas.



La cortadora de bobinas con tensión de correa, conocida por su alta precisión y rendimiento, utiliza bridas de correa, que son especialmente beneficiosas para los clientes que requieren tratamientos de superficie de precisión. Esta configuración garantiza un daño mínimo a la superficie y productos terminados de alta calidad, lo que la convierte en la opción preferida para aplicaciones exigentes.

Ventajas de la línea de corte longitudinal con tensión de correa

Eficiencia:Capaz de procesar bobinas de hasta 3 mm de espesor y 1600 mm de ancho a altas velocidades, lo que lo hace ideal para entornos de producción de gran volumen.

Precisión:La integración de sistemas de control PLC avanzados garantiza que cada corte sea preciso y consistente, una característica clave de una máquina cortadora de bobinas de alta precisión.

Versatilidad:Adecuado para una amplia gama de materiales y aplicaciones, desde automoción hasta la construcción, gracias a su diseño robusto y adaptabilidad.

Salida de alta calidad:Diseñada para cumplir con estrictos requisitos de calidad de superficie, garantizando que el producto final esté libre de hendiduras, raspaduras y otras imperfecciones. Esto la convierte en una máquina cortadora de acero de alta calidad ejemplar.

Lista de componentes principales

1. Carro de bobinas

2. Desenrollador

3.Mesa de entrada de peladores

4.Plancha para el cabello.

5. Máquina de corte

6. Tabla de bucles

7. Guía de bobina y rodillo de presión

8.Máquina cortadora

9. Bobinador de chatarra (ambos lados)

10. Tabla de bucles

11.Separador y mesa de tensión

12.Rodillo deflector y mesa de roscado de salida

13.Rebobinado

14.Separador sobre brazo en el rebobinado.

15.Salir del carro de la bobina para rebobinar.

16.Sistema hidráulico

17.Sistema neumático

18.Sistema de control eléctrico

Especificación técnica de la máquina cortadora de acero

Proceso de trabajo de la máquina cortadora de bobinas de tensión de correa

Carro de carga de bobinas -- Centrado vertical hidráulico de desbobinador -- Desbobinador hidráulico -- Prensa y palanca -- Cizalla de cabezal de chapa -- Puente de bucle -- Máquina de corte longitudinal -- Estación de tensión -- Separadora -- Máquina rebobinadora

Característica de la máquina cortadora de bobinas de alta precisión

1. Detalles mejorados sobre la máquina de corte longitudinal con tensión de correa

La máquina de corte longitudinal con tensión de correa, una máquina de corte longitudinal de bobinas de alta precisión ejemplar, garantiza que las bobinas enrolladas estén meticulosamente alineadas con capas mínimas escalonadas, lo que da como resultado un producto final compacto y ordenado. Esta precisión es fundamental para mantener la integridad y la usabilidad de las tiras enrolladas en diversas aplicaciones.

2. Rebobinado ordenado y prolijo

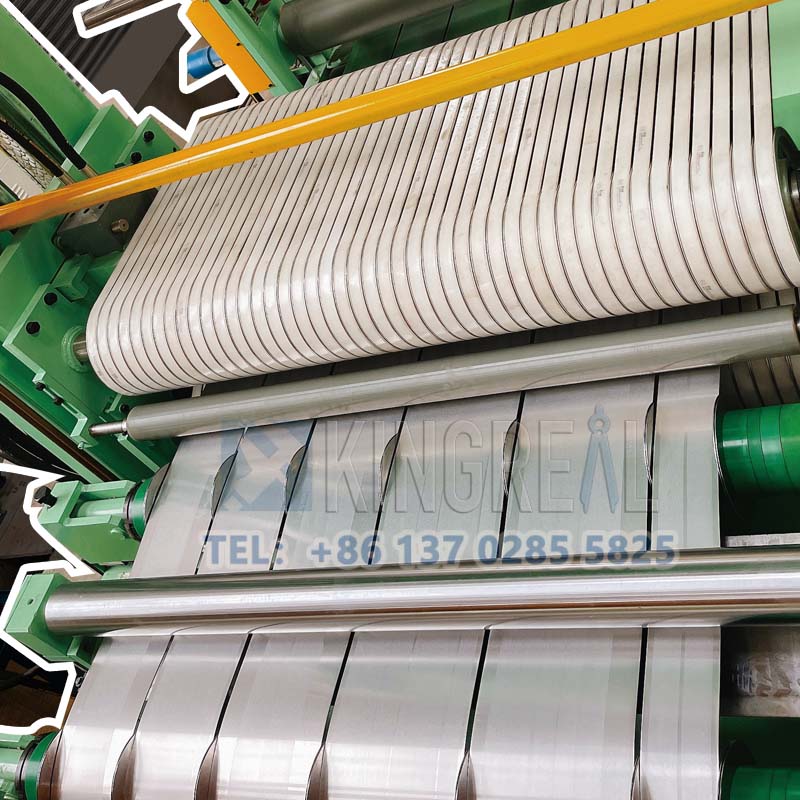

El proceso de enrollado produce bobinas limpias y ordenadas con capas pequeñas y escalonadas. Esto garantiza un almacenamiento y manipulación eficientes, además de mantener la calidad de las tiras enrolladas.

3. Superficie libre de rayones

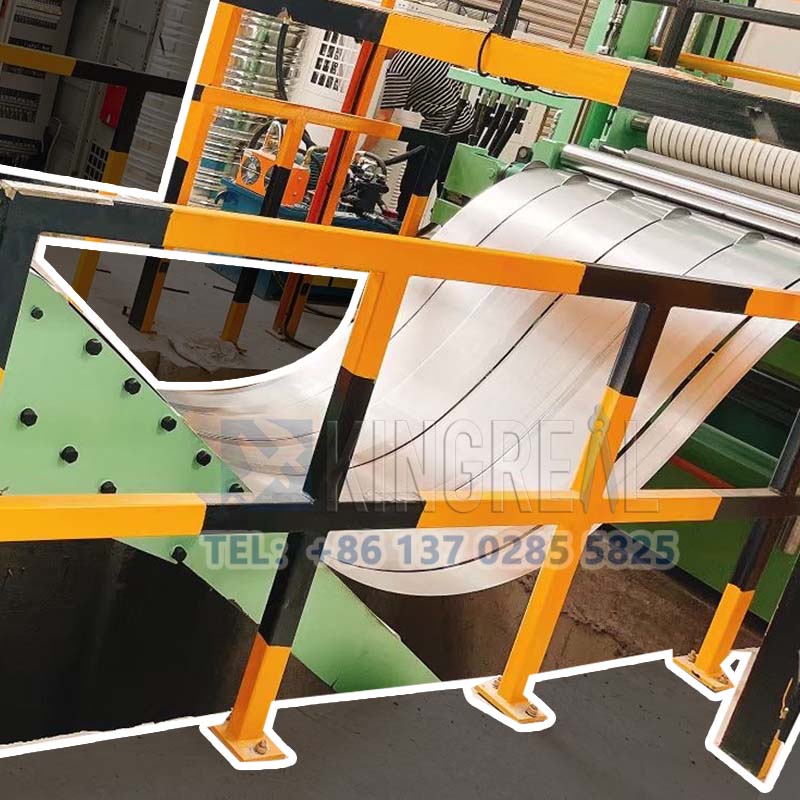

Durante la fase de enrollado, las correas y las tiras permanecen relativamente intactas, lo que evita que se produzcan rayones en la superficie. Esto es especialmente importante para los clientes con requisitos de calidad de superficie elevados, ya que garantiza que las tiras permanezcan impecables, lo que convierte a la máquina en una cortadora de acero de alta calidad de primer nivel.

4. Diseño versátil

La máquina cuenta con un diseño combinado de brida de correa y prensa de fieltro de lana, que se puede elevar o bajar para intercambiar dentro del mismo marco. Esta versatilidad permite realizar ajustes para satisfacer diferentes necesidades de procesamiento, lo que mejora la aplicabilidad de la máquina en diversas tareas de corte de metal.

5. Control de tensión ajustable

Dependiendo del tipo y espesor del material de entrada, la tensión se puede ajustar fácilmente modificando la presión del cilindro. Esta característica permite a los operadores ajustar la máquina para un rendimiento óptimo, asegurando resultados de corte precisos y convirtiéndola en una máquina cortadora de bobinas de alta precisión indispensable.

Preguntas frecuentes:

¿Por qué una cortadora de metales necesita estar equipada con una estación de tensión de correa?

La estación de tensión de la correa garantiza que las tiras de metal mantengan una tensión constante durante todo el proceso de corte. Esto es esencial para lograr cortes precisos y uniformes, ya que la tensión fluctuante puede provocar que las tiras se deformen, se rompan o se desnivelen. Durante la fase de enrollado, la estación de tensión de la correa mantiene las tiras de metal estables y tensas, lo que reduce el riesgo de rayones, hendiduras y otros daños en la superficie. Esto es particularmente importante para aplicaciones que requieren una máquina cortadora de acero de alta calidad, ya que garantiza que las tiras terminadas estén en perfectas condiciones.

Una tensión constante ayuda a mejorar la precisión de corte, lo que garantiza que cada tira tenga un ancho uniforme. Este nivel de precisión es vital para una máquina cortadora de bobinas de alta precisión, donde los cortes precisos son imperativos para la calidad y la facilidad de uso del producto final. Una estación de tensión de la correa permite que la máquina funcione a altas velocidades sin el riesgo de holgura o deslizamiento en las tiras de metal, lo que mejora la eficiencia general de la producción. Esto es especialmente importante para operaciones y aplicaciones a gran escala que dependen de una máquina cortadora de acero de alta calidad.
